Data Visualization
การแสดงภาพข้อมูล
อ.ดร. สมศักดิ์ จันทร์เอม
วิทยาลัยนานาชาตินวัตกรรมดิจิทัล มหาวิทยาลัยเชียงใหม่
13 พฤศจิกายน 2568
ความสำคัญของการสร้างภาพข้อมูล
1. มุมมองทางธุรกิจ
การตัดสินใจที่แม่นยำและทันท่วงที (Accurate and Timely Decision-Making)
การสร้างภาพข้อมูลช่วยให้ผู้บริหารเข้าใจแนวโน้มของตลาด รายได้ กำไร และพฤติกรรมของลูกค้าได้อย่างรวดเร็ว
. . .
การติดตามประสิทธิภาพ (Performance Monitoring)
แดชบอร์ดสามารถใช้แสดงยอดขาย ต้นทุน อัตรากำไร และปัจจัยทางธุรกิจที่สำคัญอื่น ๆ ได้
. . .
การวิเคราะห์ลูกค้า (Customer Analysis)
ใช้วิเคราะห์ข้อมูลประชากร พฤติกรรม และการแบ่งกลุ่มลูกค้า เพื่อพัฒนากลยุทธ์ทางการตลาดที่มีประสิทธิภาพ
2. มุมมองทางเศรษฐศาสตร์
การพยากรณ์แนวโน้มทางเศรษฐกิจ (Economic Trend Forecasting)
กราฟเส้นและแผนที่ความหนาแน่น (Heat Maps) ช่วยให้เห็นภาพแนวโน้มเศรษฐกิจ เช่น อัตราเงินเฟ้อ การเติบโตของ GDP และอัตราการว่างงาน
. . .
การวิเคราะห์นโยบาย (Policy Analysis)
หน่วยงานภาครัฐและนักเศรษฐศาสตร์สามารถใช้การสร้างภาพข้อมูล เพื่อออกแบบนโยบายที่ตอบโจทย์ปัญหาเศรษฐกิจได้อย่างมีประสิทธิภาพ
. . .
การเปรียบเทียบระหว่างประเทศหรือภูมิภาค (Cross-Country/Regional Comparisons)
สามารถใช้แผนที่และกราฟแท่งในการเปรียบเทียบการเติบโตทางเศรษฐกิจระหว่างประเทศหรือภูมิภาคต่าง ๆ ได้
3. การเงินและการลงทุน
การติดตามแนวโน้มตลาดหุ้น (Stock Market Trend Monitoring)
กราฟแท่งและกราฟเส้นช่วยให้นักลงทุนเข้าใจพฤติกรรมของตลาดหุ้น ดัชนี และสินทรัพย์ประเภทต่าง ๆ ได้ชัดเจน
. . .
การบริหารความเสี่ยง (Risk Management)
ใช้ Box Plot หรือ Histogram เพื่อวิเคราะห์ข้อมูลที่เกี่ยวข้องกับความเสี่ยง
. . .
การวิเคราะห์พอร์ตการลงทุน (Portfolio Analysis)
แสดงภาพผลกำไร ขาดทุน และการกระจายสินทรัพย์ภายในพอร์ตการลงทุน
4. ด้านสาธารณสุข
การติดตามโรคและระบาดวิทยา (Disease Monitoring and Epidemiology)
ใช้ Heatmap หรือ Bubble Chart เพื่อติดตามการแพร่ระบาดของโรคและแนวโน้มของจำนวนผู้ป่วย
. . .
การจัดการทรัพยากรทางการแพทย์ (Medical Resource Management)
วิเคราะห์จำนวนเตียงในโรงพยาบาล ปริมาณผู้ป่วย และอัตราการใช้ยาเพื่อการบริหารจัดการที่มีประสิทธิภาพ
. . .
การพัฒนาการรักษา (Treatment Development)
ใช้ Scatter Plot หรือ Violin Plot เพื่อวิเคราะห์ข้อมูลจากการทดลองทางคลินิกและงานวิจัย
5. ด้านการศึกษา
การวิเคราะห์ผลสัมฤทธิ์ทางการเรียน (Analyzing Academic Achievement)
ใช้การสร้างภาพข้อมูลเพื่อติดตามและประเมินผลการเรียนของนักศึกษา
. . .
การพัฒนาระบบการสอนและการเรียนรู้ (Enhancing Teaching and Learning Systems)
วิเคราะห์พฤติกรรมของผู้เรียนผ่าน Learning Analytics Dashboards เพื่อปรับปรุงการเรียนการสอนให้มีประสิทธิภาพมากขึ้น
. . .
การเปรียบเทียบการศึกษาระดับโลก (Global Education Comparison)
ใช้แผนที่หรือกราฟแท่งเพื่อประเมินคุณภาพการศึกษาระหว่างประเทศต่าง ๆ
6. วิทยาศาสตร์และการวิจัย
การวิเคราะห์ข้อมูลการทดลอง (Experimental Data Analysis)
ใช้ Box Plot หรือ Scatter Plot เพื่อสำรวจความสัมพันธ์ระหว่างตัวแปรต่าง ๆ
. . .
การสร้างภาพลวดลายข้อมูลที่ซับซ้อน (Visualizing Complex Data Patterns)
ใช้เทคนิค PCA (Principal Component Analysis) หรือ Heatmap เพื่อทำความเข้าใจข้อมูลที่มีมิติสูงได้อย่างมีประสิทธิภาพ
. . .
การสื่อสารผลการวิจัยอย่างมีประสิทธิภาพ (Communicating Research Findings Effectively)
กราฟและสื่อภาพช่วยให้นักวิทยาศาสตร์สามารถอธิบายผลการศึกษาของตนได้อย่างชัดเจนและเข้าใจง่าย
ประเภทพื้นฐานของการสร้างภาพข้อมูลที่ควรรู้
การสร้างภาพข้อมูลมีหลายรูปแบบ โดยแต่ละแบบเหมาะกับการวิเคราะห์ประเภทต่าง ๆ หมวดหมู่หลักของการสร้างภาพข้อมูล ที่ทุกคนควรรู้
1. การแสดงแนวโน้มของข้อมูล
ใช้เพื่อสังเกตแนวโน้มของข้อมูลหรือการเปลี่ยนแปลงตามช่วงเวลา

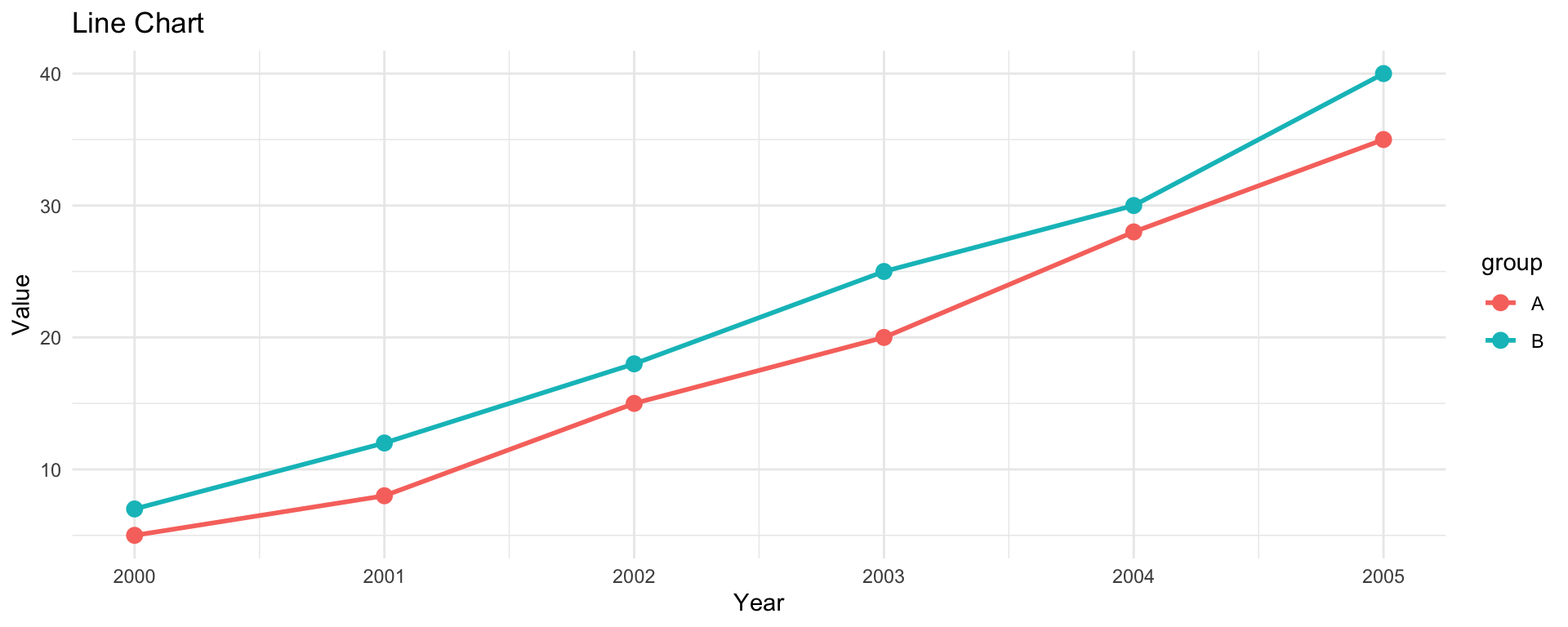

กราฟเส้น: แสดงแนวโน้มของข้อมูลตามเวลา เช่น ยอดขายรายเดือน หรือราคาหุ้น
กราฟพื้นที่: คล้ายกับกราฟเส้น แต่เน้นพื้นที่ใต้เส้นโค้งเพื่อแสดงปริมาณสะสม
ตัวอย่างการใช้งาน (Example Use Cases): การติดตามแนวโน้ม GDP, อัตราเงินเฟ้อ หรือจำนวนผู้ใช้บริการ
2. การแสดงการกระจายของข้อมูล
ใช้เพื่อแสดงรูปแบบและการกระจายของข้อมูล
ฮิสโตแกรม (Histogram): แสดงการกระจายของค่าตัวแปร เช่น รายได้ของประชากร
กราฟกล่อง (Box Plot หรือ Box-and-Whisker Plot): แสดงค่ามัธยฐาน ค่าต่ำสุด ค่าสูงสุด และค่าผิดปกติ (Outliers)
กราฟความหนาแน่น (Density Plot): แสดงการกระจายทางสถิติของข้อมูลอย่างต่อเนื่อง
ตัวอย่างการใช้งาน: การวิเคราะห์การใช้จ่ายของลูกค้า หรือคะแนนสอบของนักศึกษา
ตัวอย่าง: การเปรียบเทียบรายได้ระหว่างเพศชายและเพศหญิง
3. การแสดงการเปรียบเทียบข้อมูล
ใช้เพื่อเปรียบเทียบข้อมูลระหว่างหมวดหมู่ต่าง ๆ

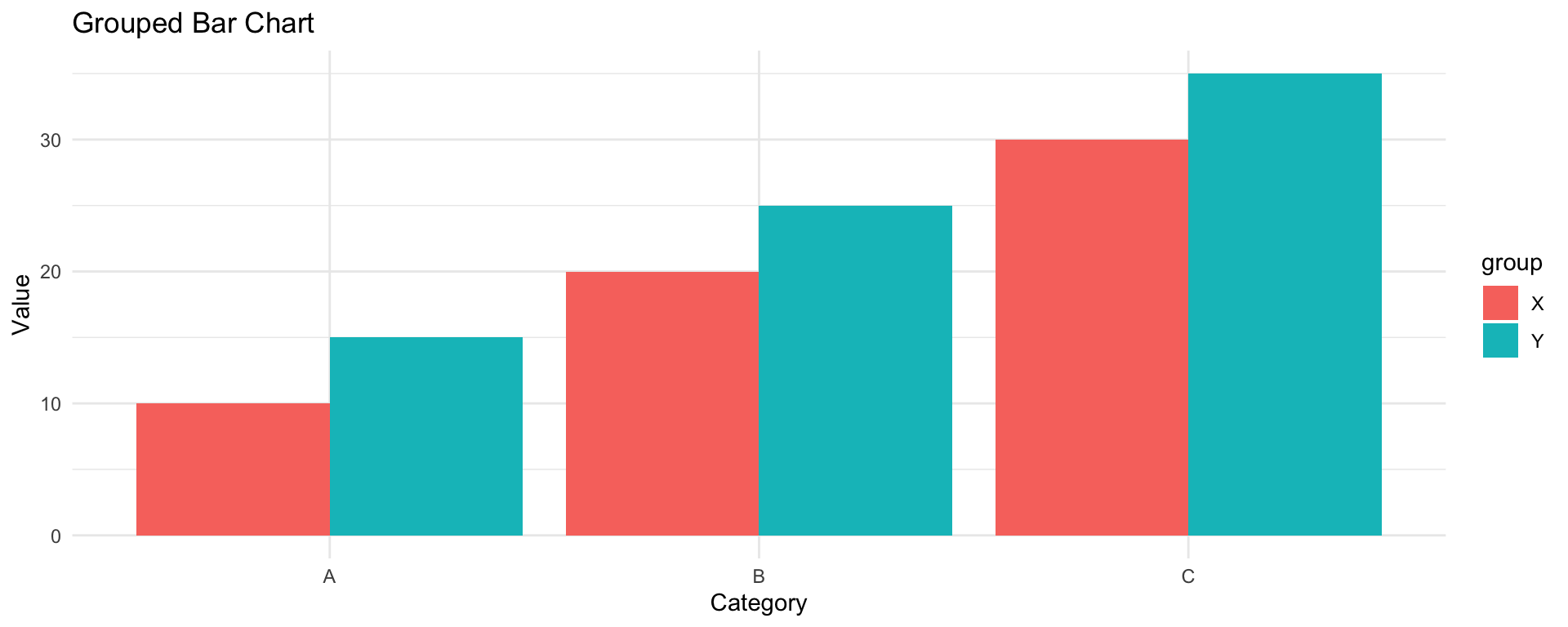

กราฟแท่ง (Bar Chart): ใช้เปรียบเทียบค่าระหว่างหมวดหมู่ เช่น ยอดขายตามประเภทสินค้า

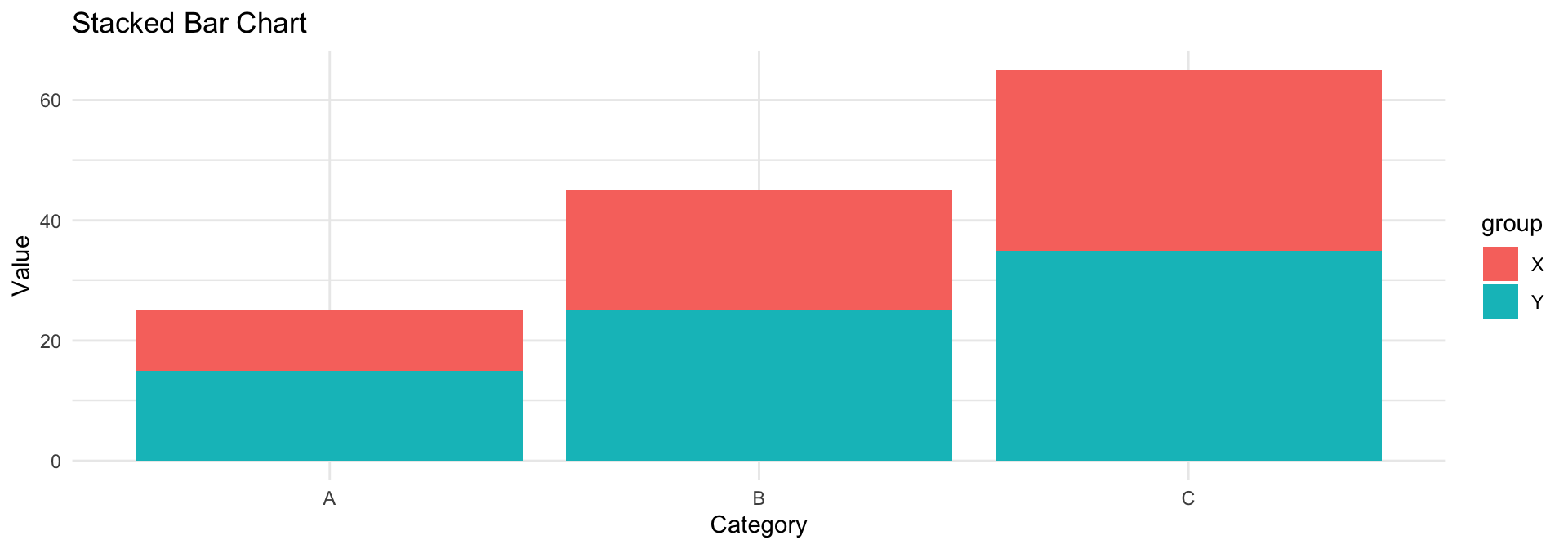

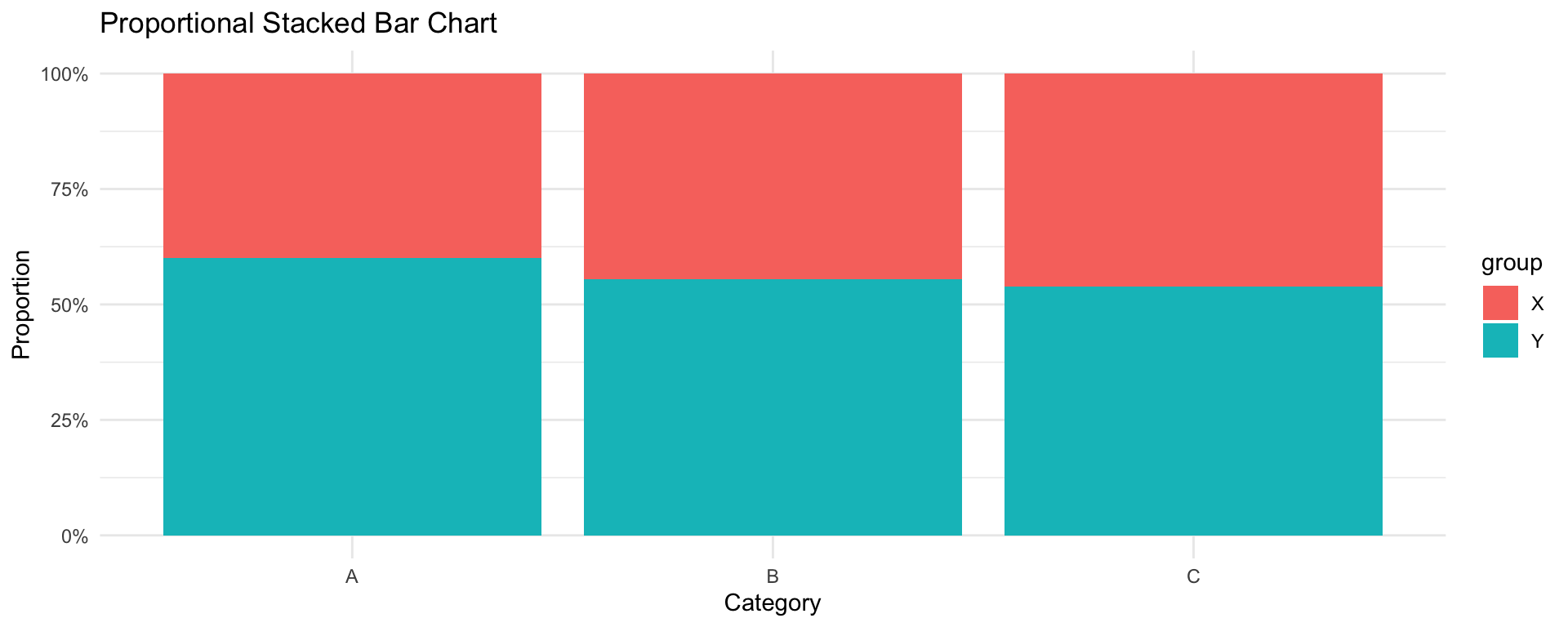

กราฟแท่งซ้อน (Stacked Bar Chart): ใช้แสดงส่วนประกอบของข้อมูลรวม เช่น ส่วนแบ่งทางการตลาดของแต่ละบริษัท

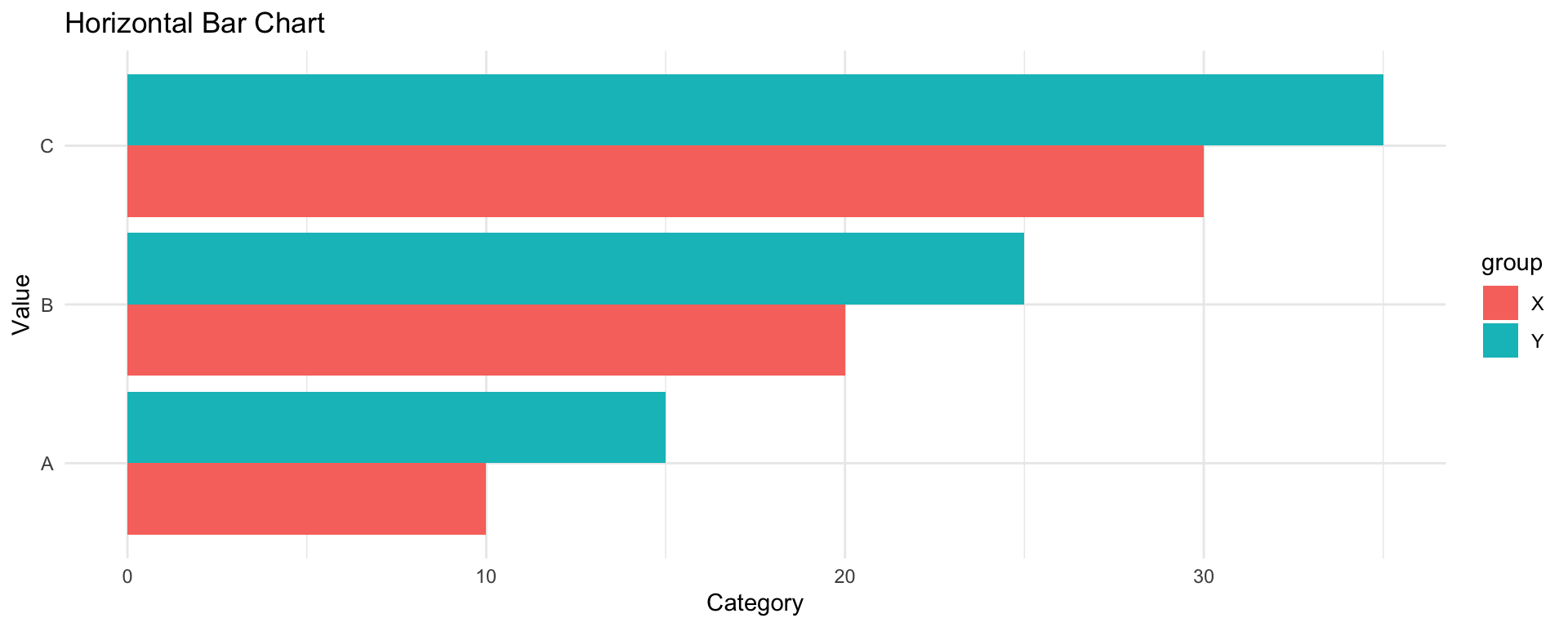

กราฟแท่งแนวนอน (Horizontal Bar Chart): เหมาะเมื่อชื่อหมวดหมู่ยาว หรือมีหลายรายการให้เปรียบเทียบ
ตัวอย่างการใช้งาน: การเปรียบเทียบรายได้ของบริษัท หรือจำนวนลูกค้าในแต่ละกลุ่ม
4. การแสดงความสัมพันธ์ของข้อมูล
ใช้เพื่อวิเคราะห์ความสัมพันธ์ระหว่างตัวแปรสองตัวหรือมากกว่า

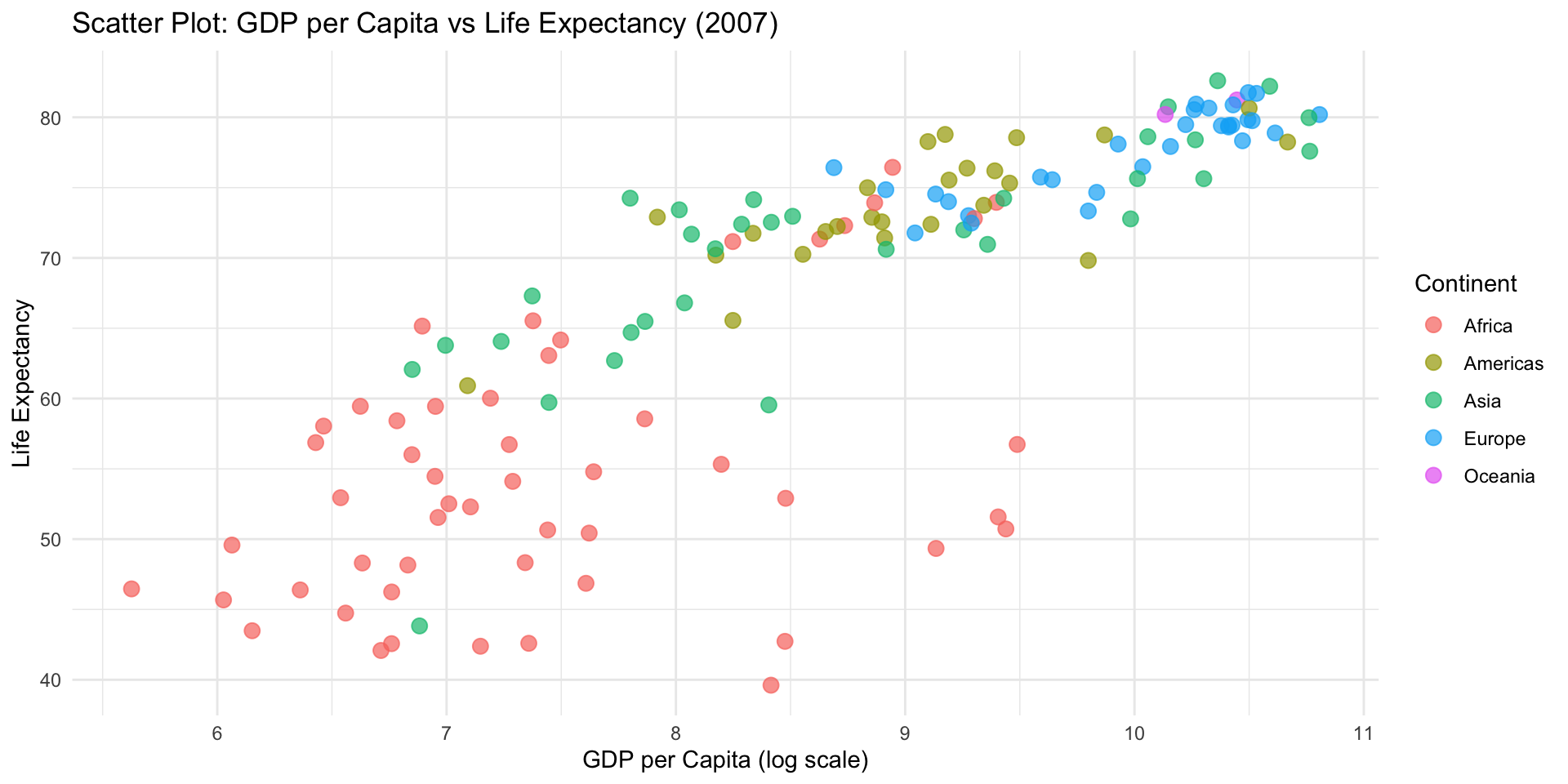

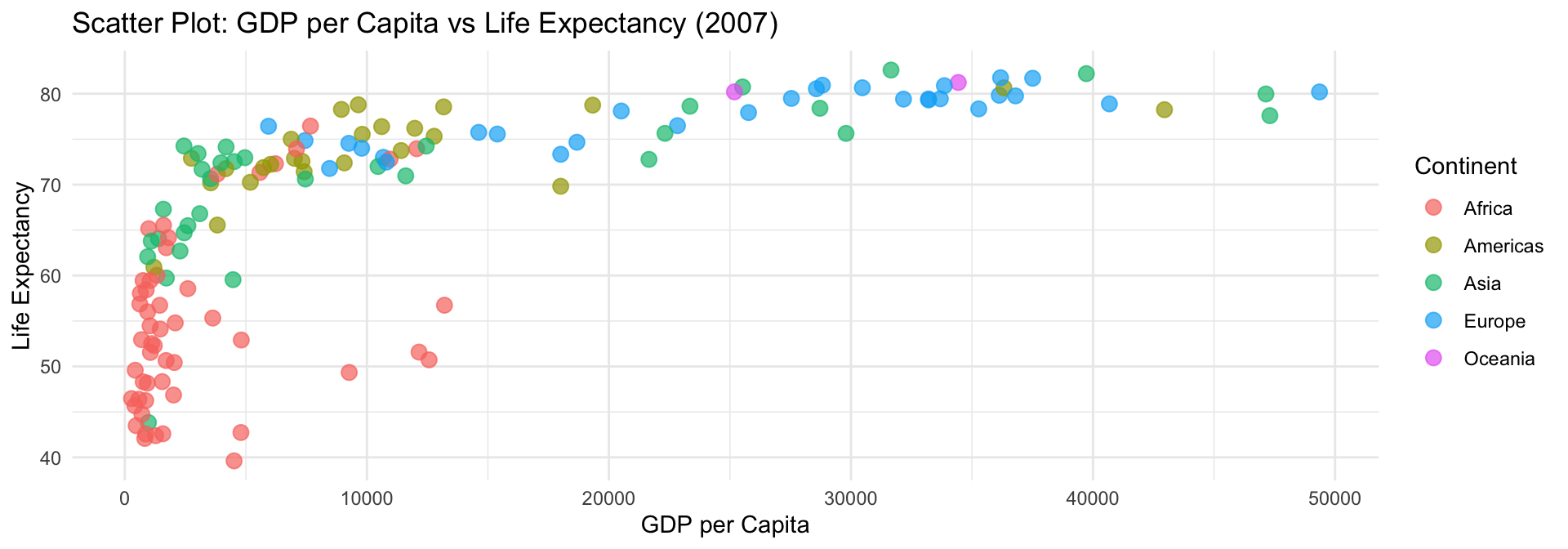

กราฟกระจาย (Scatter Plot): แสดงความสัมพันธ์ระหว่างตัวแปรสองตัว เช่น ราคาบ้านเทียบกับขนาดที่ดิน

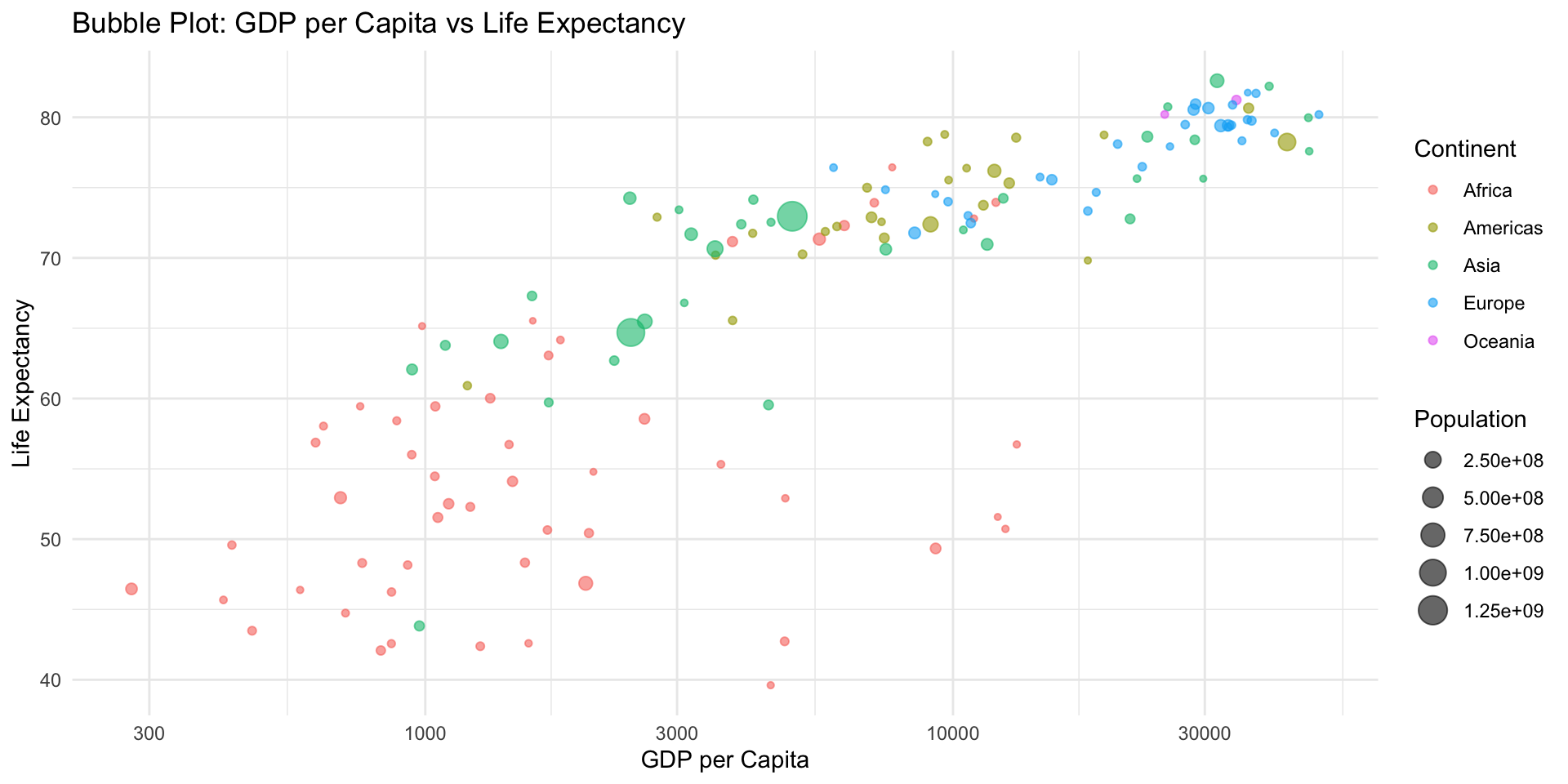

กราฟฟองอากาศ (Bubble Plot): คล้ายกับกราฟกระจาย แต่ใช้ขนาดของจุดเพื่อแสดงค่าของตัวแปรที่สาม
5. การแสดงข้อมูลเชิงพื้นที่
ใช้ในการแสดงข้อมูลที่เกี่ยวข้องกับแผนที่หรือพิกัดทางภูมิศาสตร์

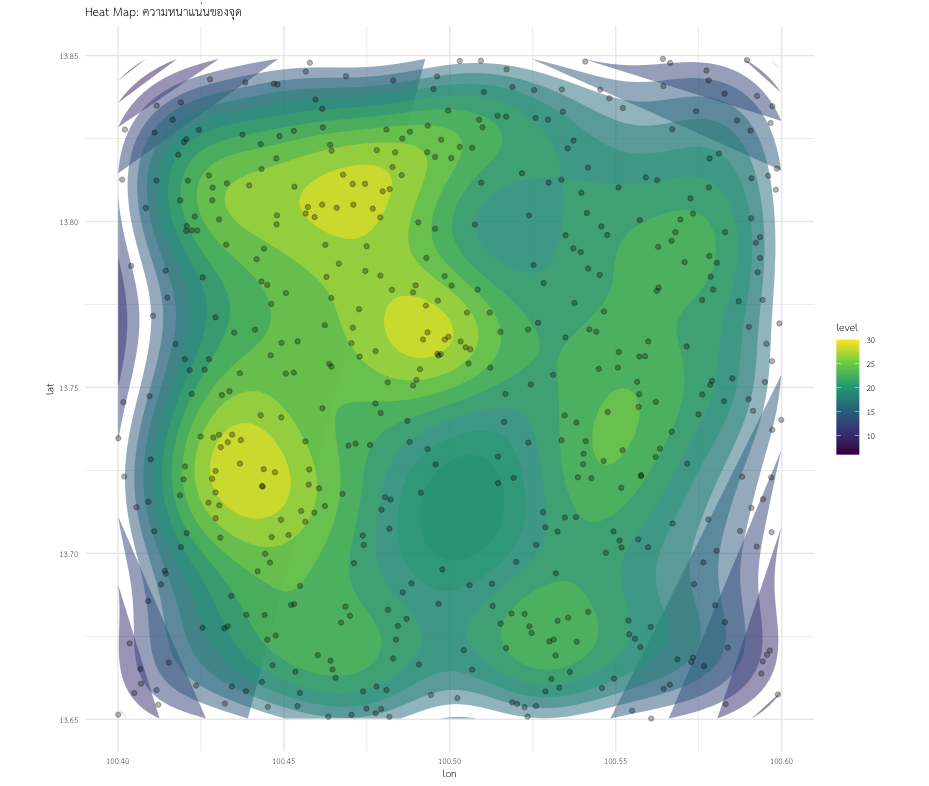

Heat Map (แผนที่ความหนาแน่น): แสดงความหนาแน่นหรือการกระจายของข้อมูลบนแผนที่ เช่น ความหนาแน่นของประชากร

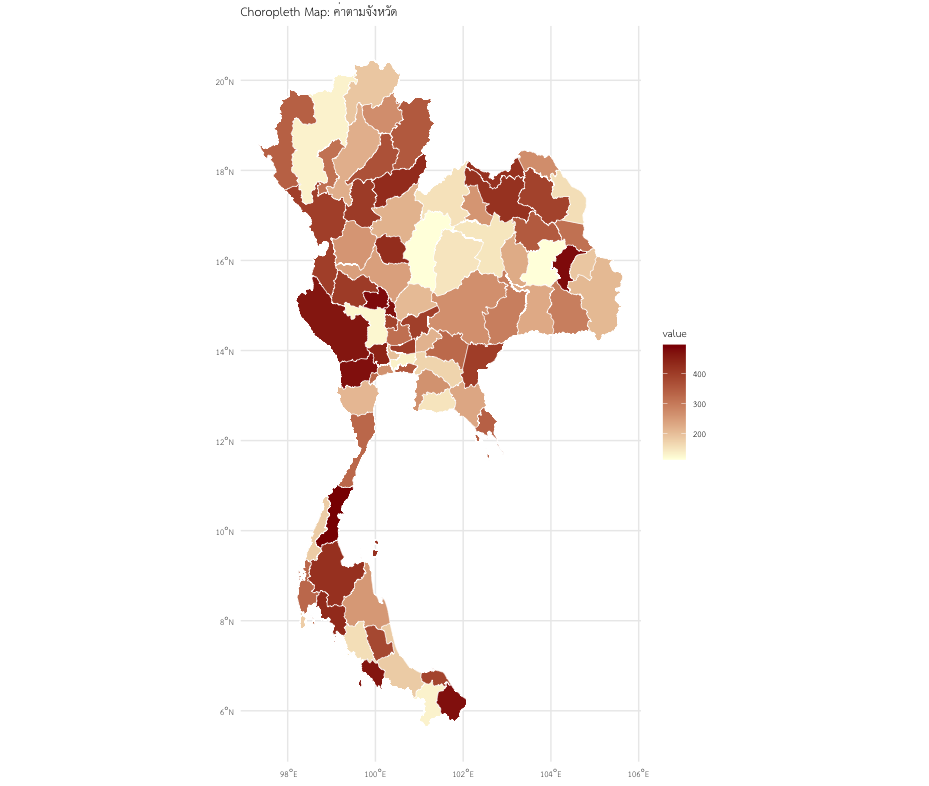

Choropleth Map (แผนที่เชิงพื้นที่ตามค่า): แสดงค่าข้อมูลตามพื้นที่ เช่น รายได้เฉลี่ยต่อจังหวัด

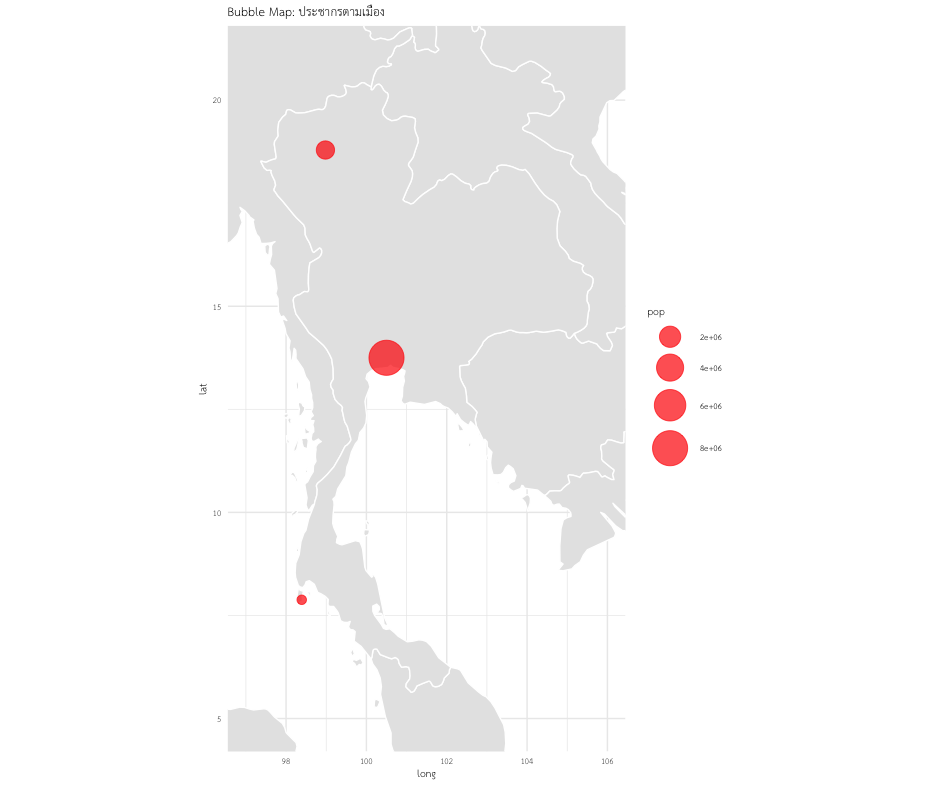

Bubble Map (แผนที่ฟองอากาศ): ใช้ตำแหน่งและขนาดของฟองเพื่อแสดงค่าของข้อมูลในพื้นที่ต่าง ๆ
ตัวอย่างการใช้งาน: การวิเคราะห์การกระจายยอดขายตามภูมิภาค
6. การแสดงข้อมูลแบบลำดับชั้นและเครือข่าย
ใช้เพื่อแสดงโครงสร้างแบบลำดับชั้นหรือความสัมพันธ์ในเครือข่าย

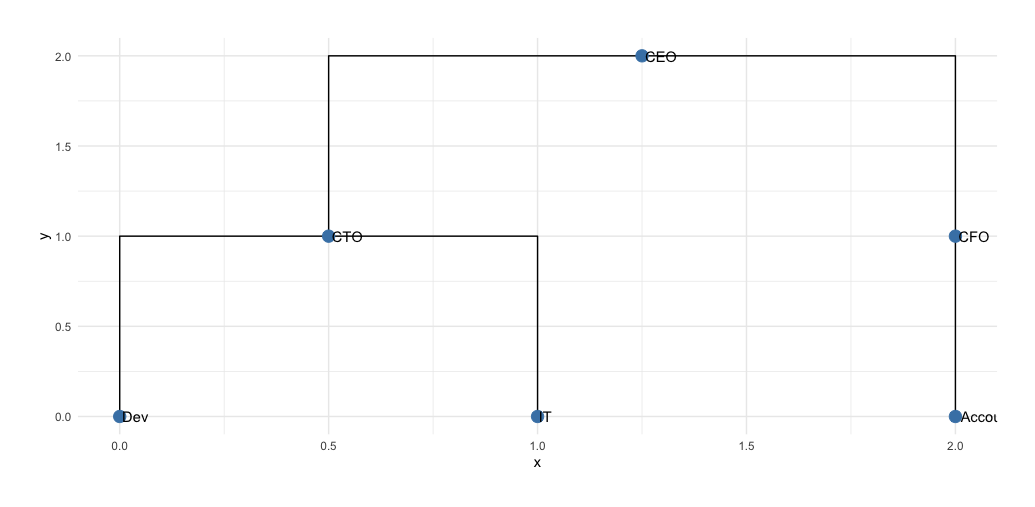

Tree Diagram (แผนภาพต้นไม้): แสดงโครงสร้างลำดับชั้น เช่น sơผังองค์กร (Organizational Chart)
Sunburst Chart (แผนภูมิวงกลมแบบซ้อน): เป็นเวอร์ชันแบบวงกลมของ Tree Diagram เหมาะสำหรับข้อมูลแบบซ้อนหลายชั้น
Network Graph (กราฟเครือข่าย): แสดงความสัมพันธ์และการเชื่อมโยงระหว่างหน่วยต่าง ๆ เช่น เครือข่ายสังคมออนไลน์
ตัวอย่างการใช้งาน: การวิเคราะห์โครงสร้างองค์กร หรือความสัมพันธ์ในเครือข่ายสังคม
7. การแสดงส่วนประกอบของข้อมูล
ใช้เพื่อแสดงให้เห็นว่าส่วนต่าง ๆ รวมกันเป็นภาพรวมได้อย่างไร
กราฟวงกลม (Pie Chart): ใช้แสดงสัดส่วนของแต่ละหมวดหมู่เมื่อเทียบกับทั้งหมด
กราฟโดนัท (Donut Chart): คล้ายกับกราฟวงกลม แต่มีช่องว่างตรงกลางเพื่อเพิ่มความชัดเจนในการแสดงข้อมูล
Treemap (แผนผังต้นไม้แบบพื้นที่): ทางเลือกที่ดีกว่ากราฟวงกลมเมื่อต้องแสดงข้อมูลที่มีหลายหมวดหมู่
มีรูปแบบของการสร้างภาพข้อมูลหลากหลาย ขึ้นอยู่กับลักษณะของข้อมูลและเป้าหมายการวิเคราะห์
เลือกรูปแบบให้เหมาะสมกับวัตถุประสงค์ในการวิเคราะห์
การกระจายของข้อมูล (Distribution of Data) ➝ Histogram, Box Plot
การเปรียบเทียบข้อมูล (Data Comparison) ➝ Bar Chart
แนวโน้มและการเปลี่ยนแปลงตามเวลา (Trends and Changes Over Time) ➝ Line Chart
ความสัมพันธ์ระหว่างตัวแปร (Variable Relationships) ➝ Scatter Plot
การแสดงข้อมูลเชิงพื้นที่ (Geospatial Data Display) ➝ Heat Map, Choropleth
การกระจายของข้อมูล
ฮิสโตแกรม (Histogram)
ฮิสโตแกรม (Histogram) เป็นกราฟแท่งชนิดหนึ่งที่ใช้แสดง การกระจายของข้อมูล (Distribution) แต่ละแท่งแสดง ความถี่ (Frequency) ของข้อมูลที่อยู่ภายในช่วง หรือ “bin” (ช่วงข้อมูล) ที่กำหนดไว้
กราฟนี้ช่วยให้สามารถมองเห็นลักษณะของการกระจายข้อมูล รวมถึงการมีอยู่ของกลุ่ม (Clusters) หรือช่องว่าง (Gaps) ในข้อมูลได้ง่ายขึ้น
ลักษณะสำคัญของฮิสโตแกรม
แกน X (X-axis): แสดงช่วงของค่าข้อมูล (bins) ซึ่งแบ่งออกเป็นช่วงย่อย เช่น ช่วงอายุ คะแนนสอบ ขนาดเชิงตัวเลข หรือช่วงเวลา
แกน Y (Y-axis): แสดงความถี่ (Frequency) — จำนวนข้อมูลที่อยู่ภายในแต่ละช่วง (bin)
แท่งกราฟ (Bars): ความสูงของแต่ละแท่งแสดงจำนวนข้อมูลในช่วงนั้น ๆ แท่งที่สูงกว่าหมายถึงมีข้อมูลอยู่ในช่วงนั้นมากกว่า
ฮิสโตแกรมมักถูกใช้เพื่อวิเคราะห์การกระจายของข้อมูล เช่น:
ตรวจสอบการกระจายของคะแนนสอบ
วิเคราะห์การกระจายอายุของประชากร
สังเกตความถี่ของการเข้าชมของลูกค้าในช่วงเวลาต่าง ๆ
สำรวจข้อมูลเชิงตัวเลขในการวิเคราะห์ทางสถิติ
การเปรียบเทียบข้อมูลโดยใช้ฮิสโตแกรม
viewof n2 = Inputs.range([200, 1000], {step:50 , label: "n ="})
viewof mean1 = Inputs.range([15000, 30000], {step:500 , label: "mean1 ="})
viewof sd1 = Inputs.range([2000, 4000], {step:1 , label: "sd1 ="})
viewof mean2 = Inputs.range([17000, 35000], {step:500 , label: "mean2 ="})
viewof sd2 = Inputs.range([3000, 5000], {step:1 , label: "sd2 ="})
viewof merge2 = Inputs.radio(["Yes", "No"], {value: "No" , label: "แยกกลุ่ม"})รายได้ของกลุ่ม A และกลุ่ม B มีการกระจายแบบปกติ (Normally Distributed) ดังนี้:
Group A ~\(N(\mu_1, \sigma_1^2)\)or\(N(\)2)
Group B ~\(N(\mu_2, \sigma_2^2)\)or\(N(\)2) ตามลำดับ
ข้อดีของการใช้ฮิสโตแกรม
มองเห็นการกระจายของข้อมูลได้ชัดเจน: ฮิสโตแกรมช่วยแสดงให้เห็นว่าข้อมูลกระจุกตัวหรือกระจายตัวมากน้อยเพียงใด
ตรวจจับค่าผิดปกติได้ง่าย (Detect Anomalies): ช่วยระบุค่าที่ผิดปกติหรือ outliers ในชุดข้อมูลได้อย่างรวดเร็ว
เปรียบเทียบข้อมูลได้สะดวก (Easy Comparison): สามารถเปรียบเทียบความถี่ของข้อมูลในแต่ละช่วง หรือระหว่างกลุ่มต่าง ๆ ได้อย่างง่ายดาย
การฝึกปฏิบัติ
การสร้างฮิสโตแกรมจากไฟล์ข้อมูล
คุณจะได้สร้างฮิสโตแกรมโดยใช้ไฟล์ Excel: histogram.xlsx
ในแต่ละคอลัมน์จะแทนข้อมูลจากการแจกแจงความน่าจะเป็น (Probability Distribution) แบบต่าง ๆ ดังนี้:
| ตัวแปร (Variable) | การแจกแจง (Distribution) | แหล่งอ้างอิง (Reference Link) |
|---|---|---|
x1 |
การแจกแจงปกติ (Normal distribution) | Wikipedia (TH) |
x2 |
การแจกแจงที (t-distribution) | Wikipedia |
x3 |
การแจกแจงเอฟ (F-distribution) | Wikipedia |
x4 |
การแจกแจงเบต้า (Beta distribution) | Wikipedia |
x5 |
การแจกแจงไคสแควร์ (Chi-squared distribution) | Wikipedia |
x6 |
การแจกแจงแกมมา (Gamma distribution) | Wikipedia |
ขั้นตอนการทำใน Microsoft Excel
เปิดไฟล์
histogram.xlsxไปที่แท็บ Insert (แทรก) → เลือก Histogram (ฮิสโตแกรม) จากส่วน Charts
เลือกข้อมูลของแต่ละตัวแปร (
x1ถึงx6)คลิกขวาที่แกน X → เลือก Format Axis (จัดรูปแบบแกน) → ปรับค่า Bin width (ความกว้างของช่วงข้อมูล) ตามต้องการ
สามารถสร้างกราฟแยกสำหรับแต่ละการแจกแจงได้
ขั้นตอนการทำใน Jamovi
เปิดโปรแกรม Jamovi
ไปที่เมนู Open → This PC → โหลดไฟล์
histogram.xlsxไปที่แท็บ Exploration (การสำรวจข้อมูล) → เลือก Descriptives (สถิติเชิงพรรณนา)
ลากตัวแปร
x1ถึงx6ไปยังช่อง Variablesในแถบด้านขวา:
เปิดใช้งาน Plots → Histogram
สามารถเปิด Density เพื่อเปรียบเทียบเส้นความหนาแน่นของข้อมูลได้อย่างราบรื่นมากขึ้น
คลิก “OK” เพื่อสร้างกราฟฮิสโตแกรมของแต่ละการแจกแจง
เคล็ดลับในการตีความผล
x1(การแจกแจงปกติ — Normal): มีลักษณะเป็นรูประฆัง (bell-shaped) และสมมาตรx2(การแจกแจงที — t-distribution): คล้ายกับการแจกแจงปกติแต่มีหางยาวกว่า (heavier tails)x3และx5(การแจกแจง F และไคสแควร์ — F และ Chi-squared): มักมีลักษณะเบ้ไปทางขวา (right-skewed)x4(การแจกแจงเบต้า — Beta) และx6(การแจกแจงแกมมา — Gamma): รูปร่างขึ้นอยู่กับค่าพารามิเตอร์ โดยทั่วไปมักมีการเบ้ของข้อมูล
Game Guess the Distribution
